今更な常識〜バイク用 LED / HIDバルブの規格〜原付やオフロード旧車だって問題ない

1974年型HONDA ELSINORE MT125という新車時から不具合が多発したホンダ初の2サイクルオフロード車にめげずに乗り続ける友人から相談の電話「ハロゲンバルブにしたいけどバルブの取付形状が合わない...」よくよく聞くとH4バルブをムリムリ改造して入れる気だったと言います。

そう言えば旧車に乗っているヒトから似たようなコト何度も聞かれることが多いです...が、旧車へのハロゲンバルブやLEDバルブ取り付けは、ネットで情報収集すれば基本的なバイク整備が出来るヒトならほぼほぼ100％可能です。（HIDはちょっと難易度高いか...）予算は特上・上中下・中華と10倍以上変わりますが、得られる効果はほぼ同じです。

ホンダ旧車系のライトバルブ

古いホンダ系オフロード車や原付バイクに付いてるライトバルブには下記のようなタイプが多いです。

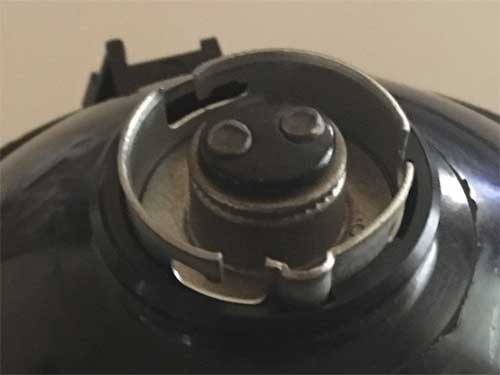

モンキーBAJAのヘッドライト裏

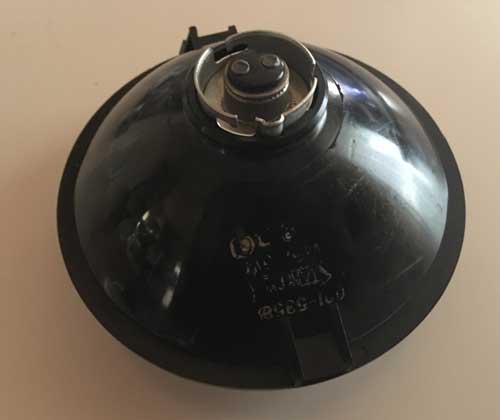

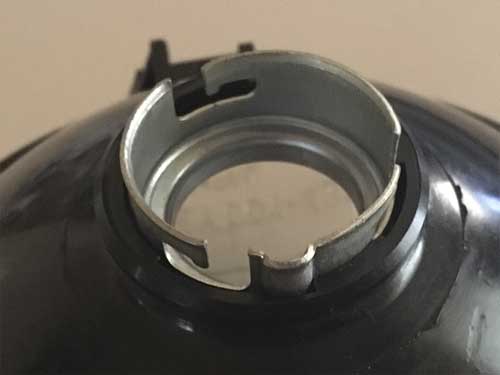

ソケットにバネが付いていて、バルブ台座を押しながら回転させてハウジング廻りの3点フックに引っ掛けて固定するというタイプです。

Lo/Hi切り替え型のバルブ

古いXR系だとフィラメント・端子が1個のパターン

お勧めのお手軽ヘッドライト・チューンは、ハロゲンバルブに対して同程度の光量ながら低電力消費なLEDバルブ、HIDを旧車に積むにはジェネレータに十分な発電量が確保されていることや場合によってはバッテリー容量を上乗せする必要があったりと検討項目はケースバイケース。上記ソケット形状に適合する製品規格はPH7で、ベース面からのバルブ全長に対してハウジングの奥行きに十分な余裕があることを確認してから取り付けたい

[amazonjs asin="B08VWBXDLV" locale="JP" title="PIAA バイク用ヘッドライトバルブ LED 6000K デュアルビーム 12V 5/6W H6M(PH7相当品) 1個入 MLE8"] 原付車の小型ヘッドライト向けに全長を短く設計したLEDバルブも中華製品を探すと見つかります。[amazonjs asin="B08FMF693D" locale="JP" title="バイクLEDヘッドライト30W H4 H6 PH7 PH8対応 Hi/Lo 切替式 LEDヘッドランプ直流交流兼用 DC&AC 9-65V 6000K 3000LM ギボシ端子 日本語説明書"]

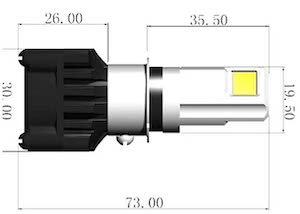

後端に排熱ファンを持ってきて全長を短くしながらも耐久性を確保しているんでしょうか...ただ排気ファンをライトカバー内に収納できるかどうかがポイントになります。また排熱ファンの分だけ消費電力は高めになります。

LEDバルブの弱点を補う集光レンズを装備した一体型製品とかもありますが、冷却悪そうで総じて肝心の耐久性が悪いです。

バイク用の純正バルブ規格形状と商標

バイクメーカー各社が純正品として販売している各種ライトバルブに適合するハロゲンバルブを（株）Ｍ＆Ｈマツシマが登録商標化して扱うようになり、ハロゲンバルブを販売するところが ”H4”等の一般のライトバルブの規格と同列に取り扱うようになりました。

上記のライトバルブ形状を持つハウジングだと「PH7」のハロゲンバルブが適合するというワケです。ただし「バルブ全長とハウジングの奥行きの関係でハロゲンバルブが入らない」ということもままありますから、ハウジングの奥行き計測やバルブ全長をしっかり計測しておきましょう。HIDバルブ、LEDバルブも同様にＭ＆Ｈ適合品名と組み合わせて検索できるはずです。

純正球の形状	Ｍ＆Ｈ適合品名
6v 25/25w 12v 25/25w 12v 30/30w 12v 35/36.5w 原付・スクーター、オフ車など	該当製品一覧
6v 15w 12v 15w 12v 25w 原付・スクーター（ヘッドライトの上下 切り替えのない車）	該当製品一覧
6v 35/35w 12v 35/35w 12v 35/36.5w オフ車、小・中型車、スクーターなど	該当製品一覧
12v 35/30w ホンダ車、台湾車 スクーターなど	該当製品一覧
6v 35/35w 12v 35/35w 旧型車、市販ランプなど	該当製品一覧
１2v 40/40w ホンダ車、スクーターなど	該当製品一覧
12v 40/40w ヤマハ車、スズキ車、スクーターなど	該当製品一覧
12v 35/30w ホンダ車、スズキ車、スクーターなど	ＨＳ５該当製品一覧
12v 35/35w 12v 45/45w 小型車、中・大型２灯式車全般 など	HS1/H4該当製品一覧
12v 60/55w 小型車以上全般	Ｈ４該当製品一覧
12v 60/35w ホンダ・カワサキ、 レプリカ 2灯式車など	該当製品一覧
12v 45/45w ホンダ大型・2灯式車など	該当製品一覧
12v 35/35w 12v 45/40w ヨーロッパ車、欧州生産日本車、台湾車	該当製品一覧
12v 45/40w 旧型のヨーロッパ車	※PH6Eとはフィラメント の形状が異なります該当製品一覧
6v 15w 12v 15w ヨーロッパ車、スクーター	該当製品一覧
12v 35/35w 12v 45/45w ヤマハ車、小・中型車以上	※H4EUとはフィラメント の形状が異なります該当製品一覧
12v 55/40w ヤマハ車・中・大型2灯式車	該当製品一覧
12v 50/40w 旧型の中・大型車	該当製品一覧
	Ｈ７該当製品一覧
	Ｈ１該当製品一覧
12v 55w 下向き片側点灯の２灯式車など H1-H4 H1-H7 H4-H7 H7-H7 などの組み合わせが多い	Ｈ３該当製品一覧
12v 35w 2灯式・輸入車、スクーター	Ｈ８該当製品一覧
12v 65w 2灯式車・輸入車 ハイビーム	Ｈ９該当製品一覧
12v 55w 2灯式車・輸入車 ロービーム	Ｈ１１該当製品一覧
12v 60w(65w) スズキ大型車・輸入車・2灯式車 ハイビーム	ＨＢ３ (9005)該当製品一覧
12v 51w(55w) スズキ大型車 輸入車 2灯式車 ロービーム	ＨＢ４ (9006)該当製品一覧

HIDバルブ装着の実際

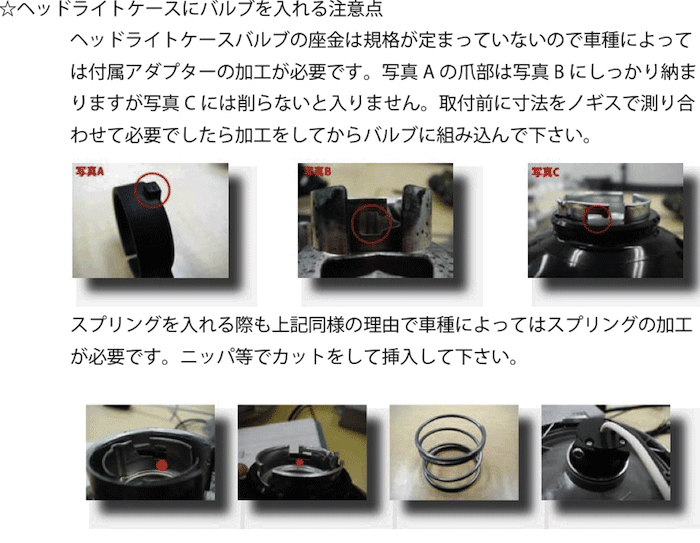

HIDもバルブ型式が判明すればあとは簡単...な気がしますが、HIDメーカーのソケット形状によっては、あるいはバイク車種によってハウジング廻りのフック形状が微妙に異なっている場合もあるので、図工レベルの知恵と工夫は必要です。

HIDメーカー取説より転載
